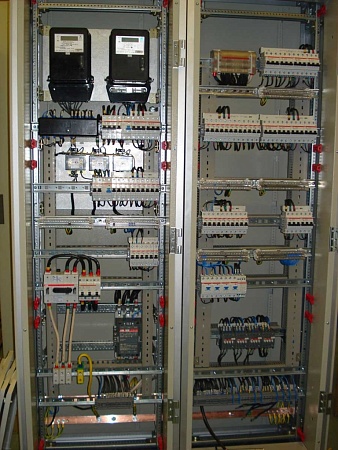

Комплект приборов и аппаратуры, входящих в состав ВРУ:
- коммутационное и защитное оборудование на входе подачи электроэнергии;
- аппаратура контроля и управления для автоматического включения резервного питания (АВР);
- приборы учета электроэнергии;
- защитное оборудование распределительных и групповых цепей;

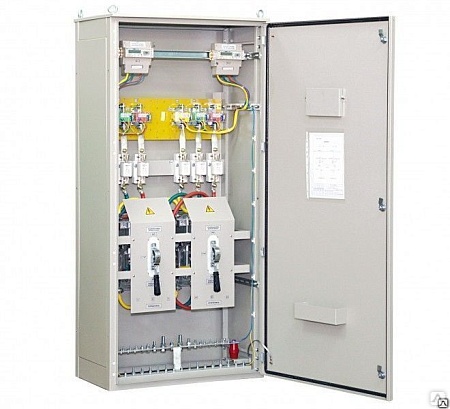

Корпуса ВРУ металлические с порошковой покраской. Конструкция ВРУ имеет навесное и напольное исполнение. Навесное исполнение применятся для корпусов высотой 1400 мм и менее, напольное – для корпусов высотой более 1400 мм.
В базовую комплектацию щитов ВРУ входит: аналоговый амперметр (класс точности 1,5), аналоговый вольтметр (класс точности 1,5), электросчетчик меркурий 230 ART-03 RN.
Условное обозначения ВРУ:
ТТТ-K-CCC-SS-MAHGG IP54 УХЛ4, где:ТТТ - обозначение класса шкафов ВРУ;
K – конструктивное исполнение:
1 – напольное ввод сверху,
2 – напольное ввод снизу,
3 – напольное ввод сверху с установкой на опору,
4 – напольное ввод снизу с установкой на опору,
5 – настенное ввод снизу,
6 – настенное ввод сверху;
ССС – номинальный ток на вводе, А: 050, 063, 080, 100, 125, 160, 200, 250, 320, 400, 500, 630;
SS – номер электрической схемы ввода,
М – производитель защитного оборудования:
1 – IEK,
2 – ABB,
А – дополнительное оборудование:
0 – отсутствует,
1 – электросчетчик,
2 – амперметр,
3 – электросчетчик, амперметр,
4 – вольтметр,
5 – электросчетчик, вольтметр,
6 – амперметр, вольтметр,
7 – электросчетчик, амперметр, вольтметр;
H – количество распределительных цепей;
GG – количество групповых цепей;
IP54 – степень защиты по ГОСТ 14254;
УХЛ4 – климатическое исполнение по ГОСТ 15150
Пример записи в документации и при заказе:
ВРУ-5-063-04-11000 IP54 УХЛ4Шкаф в навесном исполнении с вводами снизу, ток (номинальный) на вводе 100 А, собранный по схеме №4, с защитным оборудованием марки IEK, с электросчетчиком, со степенью защиты оболочки IP54 и климатическим исполнением УХЛ4.
Номенклатура щитов ВРУ напольного исполнения
Схема №1. Схема №2.
| Iввода, А | Наименование (схема №1) | Габариты | Наименование (схема №2) | Габариты | ||
|---|---|---|---|---|---|---|
|
50 |
ЩУ ВРУ-050-1711-IP54 УХЛ4 | 1800х600х450 | ЩУ ВРУ-050-2711-IP54 УХЛ4 | 1800х600х450 | ||
| 63 | ЩУ ВРУ-063-1711-IP54 УХЛ4 | 1800х600х450 | ЩУ ВРУ-063-2711-IP54 УХЛ4 | 1800х600х450 | ||
| 80 | ЩУ ВРУ-080-1711-IP54 УХЛ4 | 1800х600х450 | ЩУ ВРУ-080-2711-IP54 УХЛ4 | 1800х600х450 | ||
| 100 | ЩУ ВРУ-100-1711-IP54 УХЛ4 | 1800х600х450 | ЩУ ВРУ-100-2711-IP54 УХЛ4 | 1800х600х450 | ||
| 125 | ЩУ ВРУ-125-1711-IP54 УХЛ4 | 1800х600х450 | ЩУ ВРУ-125-2711-IP54 УХЛ4 | 1800х600х450 | ||
| 160 | ЩУ ВРУ-160-1711-IP54 УХЛ4 | 1800х600х450 | ЩУ ВРУ-160-2711-IP54 УХЛ4 | 1800х600х450 | ||
| 200 | ЩУ ВРУ-200-1711-IP54 УХЛ4 | 1800х600х450 | ЩУ ВРУ-200-2711-IP54 УХЛ4 | 1800х600х450 | ||
| 250 | ЩУ ВРУ-250-1711-IP54 УХЛ4 | 2000х600х450 | ЩУ ВРУ-250-2711-IP54 УХЛ4 | 2000х600х450 | ||
| 320 | ЩУ ВРУ-320-1711-IP54 УХЛ4 | 2000х600х450 | ЩУ ВРУ-320-2711-IP54 УХЛ4 | 2000х600х450 | ||
| 400 | ЩУ ВРУ-400-1711-IP54 УХЛ4 | 2000х600х450 | ЩУ ВРУ-400-2711-IP54 УХЛ4 | 2000х600х450 | ||
| 500 | ЩУ ВРУ-500-1711-IP54 УХЛ4 | 2000х600х450 | ЩУ ВРУ-500-2711-IP54 УХЛ4 | 2000х600х450 | ||
| 630 | ЩУ ВРУ-630-1711-IP54 УХЛ4 | 2000х800х450 | ЩУ ВРУ-630-2711-IP54 УХЛ4 | 2000х800х450 |
Схема №3. Схема №4.
|
Iввода, А |
Наименование (схема №3) |
Габариты |
Наименование (схема №4) |
Габариты |
||
|---|---|---|---|---|---|---|
|
50 |
ЩУ ВРУ-050-3711-IP54 УХЛ4 |
1800х1200х450 |
ЩУ ВРУ-050-4711-IP54 УХЛ4 |
1800х1200х450 |
||
|
63 |
ЩУ ВРУ-063-3711-IP54 УХЛ4 |
1800х1200х450 |
ЩУ ВРУ-063-4711-IP54 УХЛ4 |
1800х1200х450 |
||
|
80 |
ЩУ ВРУ-080-3711-IP54 УХЛ4 |
1800х1200х450 |
ЩУ ВРУ-080-4711-IP54 УХЛ4 |
1800х1200х450 |
||
|
100 |
ЩУ ВРУ-100-3711-IP54 УХЛ4 |
1800х1200х450 |
ЩУ ВРУ-100-4711-IP54 УХЛ4 |
1800х1200х450 |
||
|
125 |
ЩУ ВРУ-125-3711-IP54 УХЛ4 |
1800х1200х450 |
ЩУ ВРУ-125-4711-IP54 УХЛ4 |
1800х1200х450 |
||
|
160 |
ЩУ ВРУ-160-3711-IP54 УХЛ4 |
1800х1200х450 |
ЩУ ВРУ-160-4711-IP54 УХЛ4 |
1800х1200х450 |
||
|
200 |
ЩУ ВРУ-200-3711-IP54 УХЛ4 |
1800х1200х450 |
ЩУ ВРУ-200-4711-IP54 УХЛ4 |
1800х1200х450 |
||
|
250 |
ЩУ ВРУ-250-3711-IP54 УХЛ4 |
2000х1200х450 |
ЩУ ВРУ-250-4711-IP54 УХЛ4 |
2000х1200х450 |
||
|
320 |
ЩУ ВРУ-320-3711-IP54 УХЛ4 |
2000х1200х450 |
ЩУ ВРУ-320-4711-IP54 УХЛ4 |
2000х1200х450 |
||
|
400 |
ЩУ ВРУ-400-3711-IP54 УХЛ4 |
2000х1200х450 |
ЩУ ВРУ-400-4711-IP54 УХЛ4 |
2000х1200х450 |
||
|
500 |
ЩУ ВРУ-500-3711-IP54 УХЛ4 |
2000х1600х450 |
ЩУ ВРУ-500-4711-IP54 УХЛ4 |
2000х1600х450 |
||
|
630 |
ЩУ ВРУ-630-3711-IP54 УХЛ4 |
2000х1600х450 |
ЩУ ВРУ-630-4711-IP54 УХЛ4 |
2000х1600х450 |
Схема №5. Схема №6.
|
|
|---|
|
Iввода, А |
Наименование (схема №5) |
Габариты |
Наименование (схема №6) |
Габариты |
||
|---|---|---|---|---|---|---|
|
50 |
ЩУ ВРУ-050-5711-IP54 УХЛ4 |
1800х600х450 |
|
|
||
|
63 |
ЩУ ВРУ-063-5711-IP54 УХЛ4 |
1800х600х450 |
|
|
||
|
80 |
ЩУ ВРУ-080-5711-IP54 УХЛ4 |
1800х600х450 |
|
|
||
|
100 |
ЩУ ВРУ-100-5711-IP54 УХЛ4 |
1800х600х450 |
|
|
||
|
125 |
ЩУ ВРУ-125-5711-IP54 УХЛ4 |
2000х600х450 |
|
|
||
|
160 |
ЩУ ВРУ-160-5711-IP54 УХЛ4 |
2000х600х450 |
|
|
||
|
200 |
ЩУ ВРУ-200-5711-IP54 УХЛ4 |
2000х600х450 |
|
|
||
|
250 |
ЩУ ВРУ-250-5711-IP54 УХЛ4 |
2000х600х450 |
ЩУ ВРУ-250-6711-IP54 УХЛ4 |
2000х2000х450 |
||
|
320 |
ЩУ ВРУ-320-5711-IP54 УХЛ4 |
2000х800х450 |
ЩУ ВРУ-320-6711-IP54 УХЛ4 |
2000х2000х450 |
||
|
400 |
ЩУ ВРУ-400-5711-IP54 УХЛ4 |
2000х800х450 |
ЩУ ВРУ-400-6711-IP54 УХЛ4 |
2000х2000х450 |
||
|
500 |
ЩУ ВРУ-500-5711-IP54 УХЛ4 |
2000х800х450 |
ЩУ ВРУ-500-6711-IP54 УХЛ4 |
2000х2000х450 |
||
|
630 |
ЩУ ВРУ-630-5711-IP54 УХЛ4 |
2000х800х450 |
ЩУ ВРУ-630-6711-IP54 УХЛ4 |
2000х2000х450 |
