Шкафы управления системы пожаротушения «ГЕФЕСТ-СПТ» – комплексные устройства, предназначенные для управления пожарными насосами системы пожаротушения спринклерного и дренчерного типа со стандартными асинхронными электродвигателями переменного тока с короткозамкнутым ротором и электрифицированной запорно-регулирующей арматурой в соответствии с сигналами управления.
Сертификация
Продукция соответствует требованиям Федерального закона от 22.07.2008 № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», в котором системам пожаротушения отведено сразу несколько статей.Соответствие национальному стандарту ГОСТ Р 53325‑2012 «Техника пожарная. Технические средства пожарной автоматики», а также действующему законодательству шкафов управления «ГЕФЕСТ-СТП» подтверждено сертификатом соответствия RU С‑RU.ПБ68.В.00225/19, который получен предприятием в сентябре 2019 года по результатам прохождения обязательной сертификации.
Основные функции
- управление насосным оборудованием в режиме пожаротушения и дежурном режиме;
- плавный пуск и останов насосных агрегатов (при наличии устройства плавного пуска);
- управление электрифицированной запорной арматурой (при наличии);
- выбор режима управления системой пожаротушения (Авт/Блок/Руч);
- контроль исправности силовых цепей электродвигателей насосов и электрозадвижки;
- контроль исправности линий связи с датчиками (датчики пожара, датчики РД, датчики РПД, концевые выключатели электрозадвижки, кнопка на лицевой панели ШУ «Пожар/Досрочный пуск»);
- контроль работоспособности насосов и электрозадвижки, определение аварийных состояний;
- контроль давления на входе насосной группы и отключение насосов по защите от «сухого хода»;
- переключение на резервный насос при аварии работающего насоса;
- автоматическое включение и выключение пожарного насоса в режиме пожаротушения по датчикам РД;
- управление жокей-насосом (далее – ЖКН) (при наличии) по датчику РД в дежурном режиме и отключение ЖКН при пуске пожарного насоса в режиме пожаротушения (для совмещённой системы);
- обеспечение равномерной наработки насосов;
- световая и звуковая индикация о состоянии системы пожаротушения;
- ведение журнала и архива событий.
Функционал шкафа позволяет производить контроль линий связи с датчиками на обрыв и короткое замыкание (неисправности линии связи), а при исправной линии связи определять пассивное/активное состояние при размыкании/замыкании контактов датчика (для дискретных датчиков).
Комплект поставки шкафа управления предусматривает: аппаратуру защиты от коротких замыканий и перегрузок, звуковую сигнализацию, систему автоматического ввода резерва, клеммы для подключения вводов питания внешнего контроллера и асинхронных электродвигателей насосов. Шкаф может иметь как настенное, так и напольное исполнение.
Диспетчеризация
Шкаф «ГЕФЕСТ-СПТ» поддерживает функцию передачи данных о состоянии системы в диспетчерский пункт, внешний контроллер или SCADA-систему по протоколу ModBus-TCP.Перечень доступных дискретных сигналов диспетчеризации:
- сигнал «Авария ЭЗ»;
- сигнал «Авария» каждого насоса;
- сигнал «НЛС»;
- сигнал «Общая авария»;
- сигнал «Пожар».
Перечень доступных сигналов, передаваемых по цифровым каналам связи:
- все дискретные сигналы диспетчеризации;
- сигнал «Пожар от ППКП»;
- сигнал «Пожар от УДП»;
- сигнал состояния электрозадвижки (Откр/Закр);
- состояние каждого из вводов электропитания;
- состояние каждого насоса;
- состояние каждого датчика РД;
- состояние каждого датчика РПД.
Реализована Выгрузка архива событий на внешний носитель.

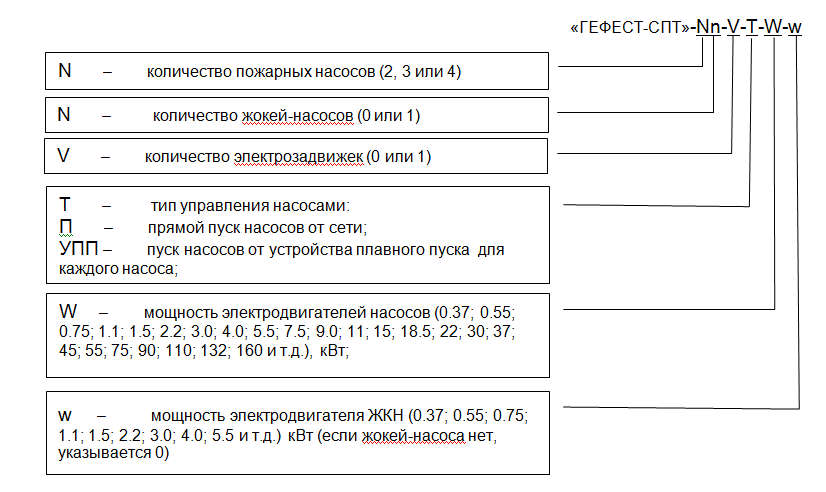

Маркировка
Пример записи в документации и при заказе: «ГЕФЕСТ-СПТ»-20-1-П-5.5-0.
