Назначение:
Области применения: - Теплоснабжение - Водоснабжение - Вентиляция - Кондиционирование
Область применения:
Реле давления РД-2-X предназначено для контроля и регулирования давления жидких или газообразных сред не агрессивных к сплавам имеющих контакт с измеряемой средой.
Отличительные особенности:
Компактный дизайн
Экономическое исполнение
Высокая надёжность
Возможно использование с различными марками хладагентов. Пример: R12, R22, R134 и т.п.
Специальное исполнение для аммиака.
Повышенная степень защиты IP 54 под заказ.
Общие сведения:

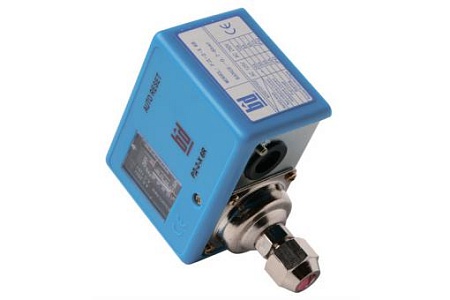

Реле давления РД-2-X предназначено для контроля и регулирования давления жидких или газообразных сред не агрессивных к сплавам имеющих контакт с измеряемой средой. Исполнение прибора позволяет использовать его напрямую при управлении насосами или другими исполнительными механизмами без дополнительных устройств. Широкое применение данная модель получила в системах кондиционирования, холодильных установках, бойлерных, котельных, тепловых пунктах, системах пожаротушения и компрессорных.
Области применения:
- Теплоснабжение
- Водоснабжение
- Вентиляция
- Кондиционирование
- Диапазон измерения, значение дифференциала и максимальное давление:
| Модель: | Диапазон (бар): | Дифференциал (бар): | Макс. давление (бар): |
| 2R | -0,5…2 | 0,35…1,5 | 16,5 |
| 3R | -0,5…3 | 0,35…1,5 | 16,5 |
| 6R | -0,7…6 | 0,6…4 | 16,5 |
| 6R-1 | 0…6 | 0,6…4 | 16,5 |
| 10R | 1…10 | 1…3 | 16,5 |
| 16R | 5…16 | 2…5 | 33 |
| 20R | 5…20 | 2…5 | 33 |
| 30R | 5…30 | 2…10 | 33 |
- Погрешность на воспроизводимость: ± 2%.
- Контакты: однополюсный перекидной контакт SPDT.
- Электрические характеристики: 10A 250 VAC / 10 A 24 VDC.
- Температура измеряемой среды: макс. + 110 С.
- Температура окружающей среды: макс. + 70 С.
- Корпус: пластик (синий цвет), оцинкованная сталь.
- Степень защиты корпуса: IP 42- стандарт, IP54 – DIN исполнение.
- Материал сильфона и резьбы: медный сплав (стандарт), нержавеющая сталь (заказ).
- Резьба присоединения к процессу: G 1/4 (нар). Возможны другие резьбовые соединения.
- Возможный способ присоединения: с помощью накидной гайки (в комплекте) и капиллярной линии диаметром до 8 мм.
- Монтаж: снизу/панельный.
Стандартное исполнение
Электрическая схема подключения:
Микропереключатель SPDT:
Клеммы 1-3: контакты замыкаются при повышении
давления
Клеммы 1-5: контакты размыкаются при повышении
давления
