Назначение:
- Теплоснабжение
- Водоснабжение
- Вентиляция
- Кондиционирование
Область применения:
Чувствительный элемент – мембранного типа.
Технические параметры:
- Диапазон измерения, значение дифференциала, погрешность на воспроизводимость:
|
Тип: |
Настраиваемый диапазон: |
Дифференциал |
Погрешность на воспроизводимость |
| ДЕМ 102 BD -1 -4 -0 |
0....4 |
0.25....0.6 |
0.08 |
- Контакты: однополюсный перекидной контакт SPDT.
- Электрические характеристики: AC 380V 3A / DC 220V 0.25A
- Температура измеряемой среды: макс. + 120 С.
- Температура окружающей среды: -35…60 С.
- Корпус: алюминий, литье под давлением, эпоксидное напыление.
- Степень защиты корпуса: IP54.
- Материал сильфона и резьбы: медный сплав (стандарт), нержавеющая сталь (заказ).
- Резьба присоединения к процессу: G 1/2 (нар). Возможны другие резьбовые соединения.
- Монтаж: снизу/панельный. Габаритные и присоединительные размеры:

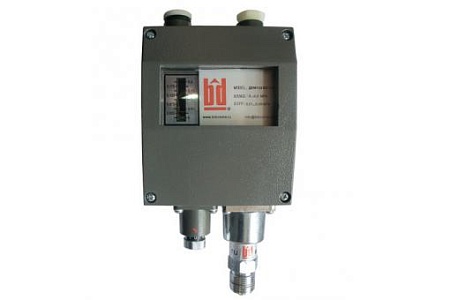

Исполнение:ДЕМ102 BD -1- 4-0.
Электрическая схема подключения:
Микропереключатель SPDT
Клеммы 1-3: контакты размыкаются при повышении давления.
Клеммы 1-2: контакты замыкаются при повышении давления.
